导读
介绍FANUC 0i系列数控系统内嵌以太网口的连接方法以及FANUC FOCAS接口的应用，通过FOCAS编制监控软件，实现FANUC数控系统的以太网连接，实时进行机床信息采集、远程监控、程序传送、故障诊断等功能，提高数控机床的运作效率。
FANUC 0i-D数控系统的以太网硬件设备主要有以下两种：快速以太网板(Fast Ethernet Board)和数据服务器板(Fast Data Server Board)，对应功能叫做以太网功能(Ethernet Function)和数据服务器功能(Date Server Function)。现在FANUC 0i-D系列中的FANUC0i-MD/0i-TD系统都标准装备有支持100 Mbps的内嵌式以太网，FANUC0i-Mate MD和0i-Mate TD只标准装备PCMCIA网卡，PCMCIA网卡和内嵌式以太网的功能接近，只是PCMCIA网卡不支持FANUC程序传输等软件。以太网功能主要包含NC数据传送、远程控制、以太网DNC加工等，但是以太网板仅仅是一个硬件接口，联机通讯的时候还需要专用的FANUC软件，也就是说仅仅使用以太网硬件设备是无法完成诸如程序传输等工作的。但基于FANUC公司提供的相关以太网软件，比如FANUC程序传输软件、远程诊断包(Machine Remote Diagnose Package)、CNC画面显示(CNC Screen Display Function)等软件均只能在快速以太网板和数据服务器板功能下使用，而快速以太网板和数据服务器板功能是系统的选择功能，也就是说标准配置的FANUC 0i-D数控系统不能使用FANUC公司提供的相关以太网软件。而绝大多数机床生产厂家基于成本、用途等原因不进行快速以太网板和数据服务器板的功能选择，这就需要我们基于FANUC公司的FOCAS进行Ethernet功能的二次开发，实现FANUC数控系统的以太网监控、屏幕显示以及远程诊断等功能，还可以通过连接Internet网络，为远程操作﹑诊断收集正确的信息，实现远程控制。
1.内嵌以太网口的连接
1.1 设定电脑端IP地址
在CNC上使用内嵌以太网口进行与电脑连接时，要使用TCP/IP通讯协议。首先设定连接电脑端的IP地址，按照以下步骤进行设定：选取本地连接属性后进入Internet协议(TCP/IP)属性设置，设定IP地址为192.168.1.2(注意电脑端IP地址一定要设定与CNC端IP地址同组，但最后一位数字不能设定与CNC端IP地址相同的数字)，子网掩码设定为255.255.255.0，按“确定”后电脑端设定完毕。
1.2 以太网功能在CNC侧的设定
使用CNC内嵌以太网口进行以太网连接时，在CNC端只需设定CNC的IP地址、TCP和UDP端口等信息即可。具体操作方法如下：

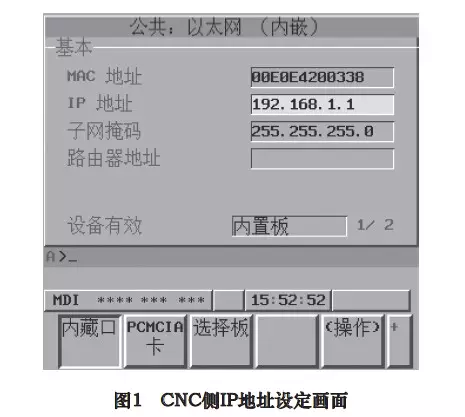

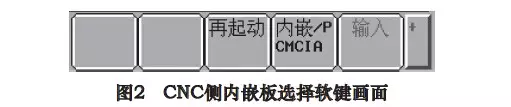

按【系统】键，再按扩展键若干次，按【内藏口】软键进入以太网参数设定画面，如图1。进入以太网设定画面后，可使用推荐值192.168.1.1设定CNC的IP地址(注意此IP地址必须是局域网中唯一的，否则会出现IP地址冲突而引起CNC与电脑的网络传输故障)，或根据实际情况进行与电脑端同组的IP地址设定。再按【操作】软键，出现图2所示按键画面。

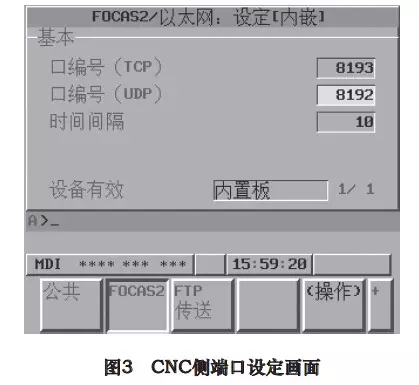

按【内嵌/PCMCIA】软键，选择内置板(内嵌网口)，再按【再起动】、【执行】软键。按软键【FOCAS2]，进入端口设定画面，如图3。
设定TCP和UDP端口，以及时间间隔，设定TCP端口为8193、UDP端口为8192(注意端口设定值8193、8192为标准设定值，一般不允许修改，否则可能出现非法数据包通讯等问题)，时间间隔根据实际需要设定，一般来说设定10 s即可。完成了以上设定后，系统侧的设定就完成了。通过网线与电脑连接，即可实现连网通讯。
导读
介绍FANUC 0i系列数控系统内嵌以太网口的连接方法以及FANUC FOCAS接口的应用，通过FOCAS编制监控软件，实现FANUC数控系统的以太网连接，实时进行机床信息采集、远程监控、程序传送、故障诊断等功能，提高数控机床的运作效率。
2.FOCAS应用程序接口
FOCAS是FANUC Open CNC API Specifications的缩写，目前通用的是第2版，第1版适用于早期的系统，对于0i系统来说两个版本没有什么太大的区别，FANUC以太网相关的软件功能，都是在这个平台上完成的。作为用户，如果没有选择系统的快速以太网板或数据服务器板功能，可以使用Microsoft Visual Basic或者Visual C++，配合FANUC提供的FOCAS进行自主编程，通过以太网连接，实现对FANUC数控系统的远程监控、状态信息采集以及数据传送等功能。自主编程还能适应过去老机型的CNC系统，软件也能体现出个性化和独立性。
FOCAS内置的函数具有CNC/PMC数据窗口功能，可以通过以太网(TCP/IP)接口在PC和CNC之间完成数据交换和信息共享。FOCAS功能丰富，不仅能实时读取CNC文件数据，还能进行PMC相关数据的读写。下面结合应用Visual Basic语言编写的监控程序画面着重介绍它的几个常用功能。
(1)绝对位置坐标显示

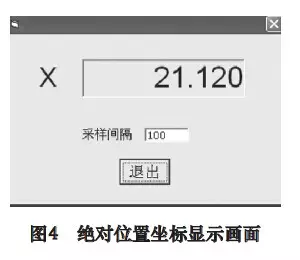

应用Visual Basic语言，调用cnc_absolute函数，正确设置函数参数及返回值，即可实现绝对位置坐标显示。图4所示即为VB程序通过调用cnc_absolute函数完成的坐标显示画面。此函数的功能是读取指定伺服轴绝对位置坐标，VB编程链接库“Fwlib32.dll”，坐标数值存储在参数数据结构“ODBAXIS”的“data(0)”中，函数返回值EW_OK表示读取信息正常。需要注意的是FOCAS中的功能对应各自的接口函数(API)，编程中要正确应用接口函数参数、返回值及动态链接库等，其动态链接库VB和VC编程环境下是不同的。

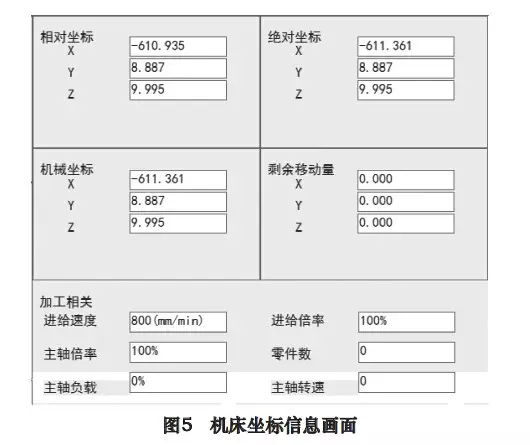

(2)NC控制的伺服轴、主轴相关数据的读写，包括绝对坐标、相对坐标、机床坐标、剩余移动量以及实际进给速度等。图5所示为电脑端读取的机床坐标信息画面。

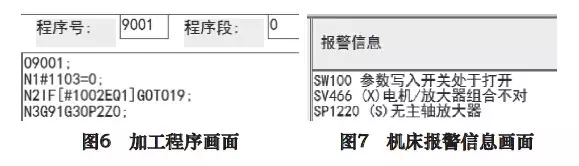

(3)加工程序相关的操作，包括NC程序的上传/下载、程序校验、查找及删除，读取CNC程序目录以及通过电脑实现DNC加工。图6所示为上传到电脑的加工程序画面。
(4)读写其他数据，包括报警信息、操作提示信息、连续工作状态数据、诊断数据以及PMC的相关地址等数据等。图7所示为电脑端读取的机床报警信息画面。
3.结语
无论是使用电脑进行程序传输还是远程控制或者其他基于以太网的功能，CNC硬件、CNC功能、电脑上的软件这些条件缺一不可。对于不能直接使用FANUC公司提供的以太网软件的机床厂家或其他用户，可以使用FOCAS来编写基于以太网软件，实现FANUC数控系统的以太网应用，可实时监视、控制生产现场的情况，有助于缩短工厂生产的准备时间和提高产品质量，这样的软件更加体现专业化和个性化。
